학습목표

갑상샘의 해부학적 구조, 호르몬 합성과정을 기반으로 호르몬 이상을 검사하고 결과를 해석할 수 있다.
① 갑상샘의 해부학적 구조에 대해 설명할 수 있다.
② 갑상샘호르몬의 생성과 분비과정을 설명할 수 있다.
③ 갑상샘호르몬의 기능을 설명할 수 있다.
④ 갑상샘 환자의 문진과 이학적 검사를 진행할 수 있다.
⑤ 갑상샘호르몬 검사의 종류를 설명할 수 있다.
⑥ 갑상샘 질환을 분류할 수 있다.

갑상샘

thyroid
갑상샘은
우리 몸에서 가장 큰 내분비샘으로, 후두와 기관 앞가쪽에서 다섯째 목뼈(C5) ~ 첫째 등뼈(T1) 높이에 위치합니다.
우리 몸의 신진대사를 조절하는 갑상샘 호르몬 T3, T4를 생산, 저장하였다가 혈액내로 분비합니다. 또한, 칼슘 대사를 조절하는 칼시토닌(Calcitonin)을 생산하는 기관입니다.

해부학적 구조

갑상샘 해부학적 설명
보통 성인의 갑상샘 무게는 15~20g 이며, 좌엽(Left lobe)과 우엽(Right lobe) 그리고 그 사이를 연결하는 협부(Isthmus)로 구성됩니다.
협부는 보통 기관(Trachea)의 2~4번째 연골고리 앞에 위치하며, Pyramidal lobe의 경우 인구의 50%에서 발견됩니다.

갑상샘의 생리

thyroid physiology

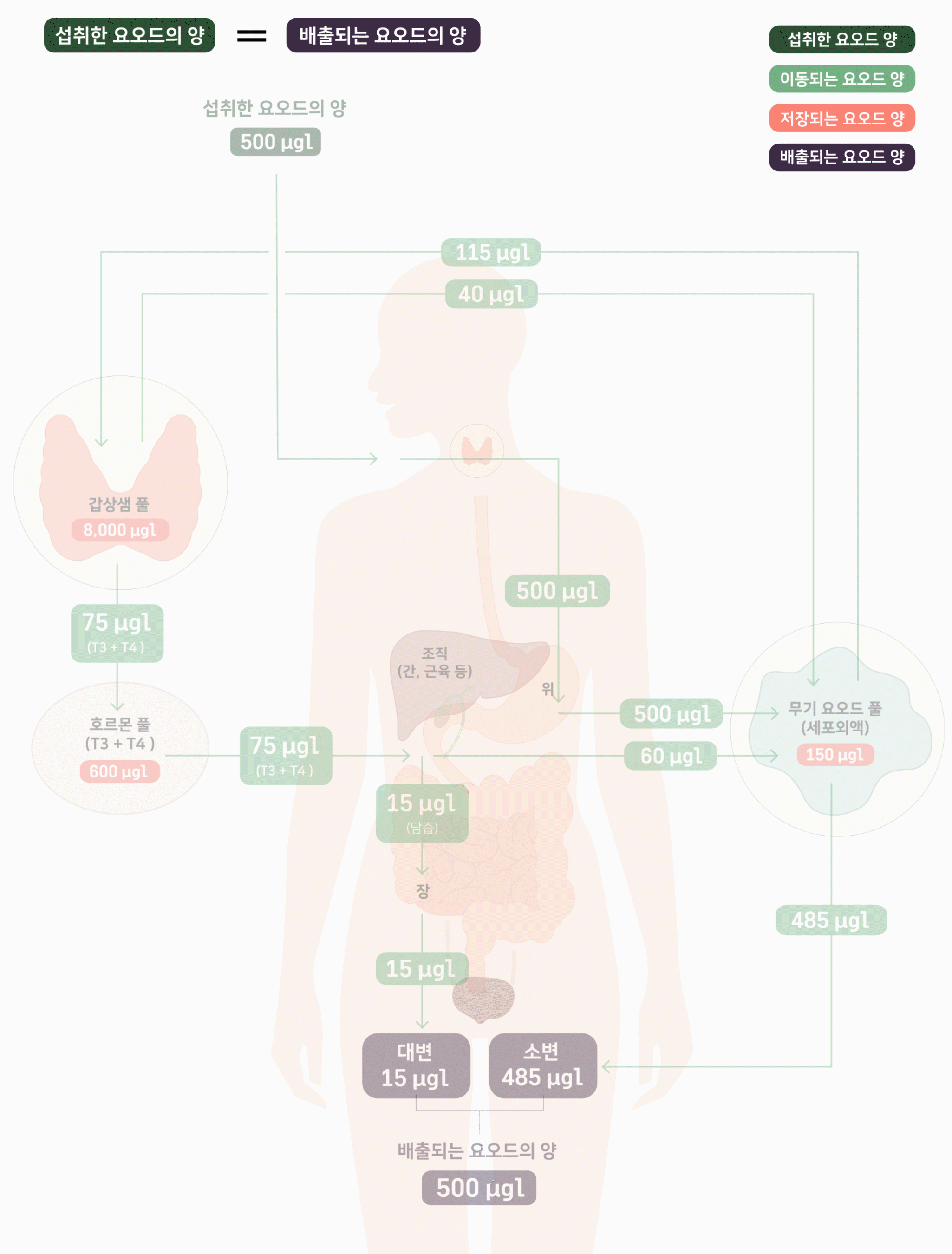

요오드의 대사
(1) 요오드는 해조류 (다시마, 미역, 톳, 파래, 청각, 김)에 풍부하게 들어 있고, 어패류에도 소량 포함되어 있습니다.
ex) 마른미역 1g에는 77ug의 요오드가 함유되어 있습니다.
(2) 요오드의 성인 일인 권장 섭취량은 150ug 입니다.
ex) 마른미역 20g (임신중 - 200ug / 어린이 - 90~120ug)
(3) 요오드는 주로 소장에서 전량 흡수되며, 혈액내에서는 I-로 존재합니다.
(4) 섭취된 요오드의 약 1/4은 갑상샘으로 들어가고, 나머지는 신장으로 배설됩니다. 갑상샘의 요오드 저장양은 약 8mg에 이릅니다.

미세구조와 호르몬

갑상샘 미세구조
갑상샘의 구조적 기본 단위는 갑상샘 소포(Follicle)이며, 이들이 약 40개 모여서 갑상샘의 소엽(Lobule)을 형성합니다. 소포는 0.05~0.5mm 크기의 포도알 모양이며 속공간은 교질(Colloid) 로 차 있습니다. 교질 내에는 갑상샘글로불린(thyroglobulin)이 꽉 차 있고, 갑상샘글로불린 안에 갑상샘 호르몬 T4와 T3가 저장되어 있습니다.
호르몬이란?
특정한 내분비샘에서 생성, 저장되어 있다가 관류하는 혈액 중으로 분비되어 멀리 떨어져있는 표적세포 (target cell) 에 이르러 특정한 기능을 발휘하는 물질을 말합니다. 갑상샘 호르몬의 생성, 분비는 요오드의 포획 > 산화와 유기화 > 운반 > 방출 의 단계를 통해 이루어집니다.
갑상샘의 기능
(1) 갑상샘 호르몬 T3, T4를 생산, 저장하였다가 혈액 내로 분비합니다.
(2) Parafollicular C cell에서는 Calcitonin을 생산합니다.

갑상샘 호르몬 분비

혈액 내의 갑상샘 호르몬
혈액 내 갑상샘 호르몬의 80%는 T4이며 나머지가 T3에 해당됩니다. 혈액 내의 T4의 경우 오직 갑상샘에서만 생성됩니다. 혈액 내의 T3의 20%는 갑상샘에서 생성된 것이며 나머지 80%는 말초부위(근육, 간, 신장, 뇌하수체 등)에서 T4로부터 T3로 전환된 것입니다.
갑상샘 호르몬의 기능
광범위하게 몸을 구성하는 세포의 대사산물을 조절하는 기능을 합니다. 특히, 갑상샘 호르몬은 세포내의 미토콘드리아에 작용하여 산소 소비를 증가시켜 기초대사율(basal metabolic rate BMR)을 올리고 열을 발생시킵니다.
갑상샘 호르몬은 신체의 거의 전조직에 효과를 나타내며, 특히 대사와 성장발달에 영향을 줍니다. 신생아나 소아에서는 뼈의 성장과 중추신경의 발육에 중요한 역할을 합니다. 그 외에도 정신발육에도 영향을 줍니다.
갑상샘호르몬은 catecholamine effect에 대한 synergic action에 의하여 심장박동(heart rate), 심박출량(cardiac output)을 증가시킵니다.
당대사, 단백질 대사, 지질대사, 비타민 대사의 기능도 합니다.

갑상샘 호르몬의 조절기전

시상하부-뇌하수체-갑상샘 축
(1) 갑상샘에서의 T4, T3의 생산과 분비는 정상적으로 뇌하수체에서 분비되는 TSH에 의해 주로 조절됩니다.
(2) 뇌하수체에서 생산, 분비되는 TSH는 시상하부에서 분비되는 TRH와 somatostatin에 의해 조절됩니다.
(3) 혈중 free form의 갑상샘호르몬의 감소는 뇌하수체에서의 TSH분비를 촉진시키며, 반대로 혈중 free form의 갑상샘 호르몬의 증가는 뇌하수체에서 TSH분비를 감소시킵니다.
(4) TSH는 갑상샘으로의 요오드의 유입을 증가시키고, 갑상샘호르몬의 생산과 분비를 촉진시키며, 갑상샘의 성장을 자극합니다.
갑상샘의 자가조절기능 (Autoregulation)
: 요오드 섭취량이 변화하여도 뇌하수체-갑상샘축과 상관없이 갑상샘 기능을 정상으로 유지하려는 현상입니다.
(1) 과량의 요오드 섭취시, 갑상샘 내에서의 요오드 유입 및 유기화를 억제(Wolff-Chaikoff 효과)하고 혈액내로의 갑상샘 호르몬 분비를 억제합니다. 그러나, 이런 현상은 일시적이며 계속 과량 섭취시, 이탈현상에 의해 오히려 갑상샘 호르몬 생산이 증가합니다.
(2) 갑상샘 내의 요오드화 물질이 많아지면 갑상샘 내로의 요오드 유입을 스스로 억제합니다. 또한, 갑상샘 내에 호르몬이 충분한 상태라면 갑상샘 내로 유입된 요오드가 호르몬을 만드는데 사용되지 않고 그대로 밖으로 유출됩니다.
(3) T3, T4 생산비를 조절합니다. - 요오드 부족으로 갑상샘 기능저하가 생겨 TSH가 증가되면 좀 더 역가가 강한 T3의 생산이 증가합니다.

갑상샘 환자의 진단과정

갑상샘의 시진 및 촉진

1. 증상에 대한 병력청취와 검진을 시행합니다.

2. 앞에서 환자의 목을 관찰합니다.

3. 환자의 턱을 젖히고 침을 삼키게 하고 관찰합니다.

4. 엄지손가락으로 갑상샘을 눌러봅니다.

5. 환자의 턱을 젖히고 침을 삼키게 하여 촉진합니다.

갑상샘 기능검사의 시행

CBC, admission battery 등의 일반적인 검사를 시행한 이후에 갑상샘 기능검사를 시행합니다.

스크리닝을 위한 검사
: TSH, 혹은 TSH와 free T4를 측정

갑상샘 중독증 의심시, 검사를 진행합니다.

스크리닝에서 이상이 발견된 경우

1) TSH가 억제된 경우

2) 갑상샘기능저하증이 있는 환자의 경우

갑상샘 스캔

1) I- 131/123 요오드 스캔 : 갑상샘의 기능 확인

2) technicium 99M : 갑상샘 mass 및 형태 확인

추가 검사 진행

이로써 감별진단의 과정이 끝이 납니다.
이후, 혈액검사, 항체검사, 염증 검사 등의 추가 검사를 진행합니다.

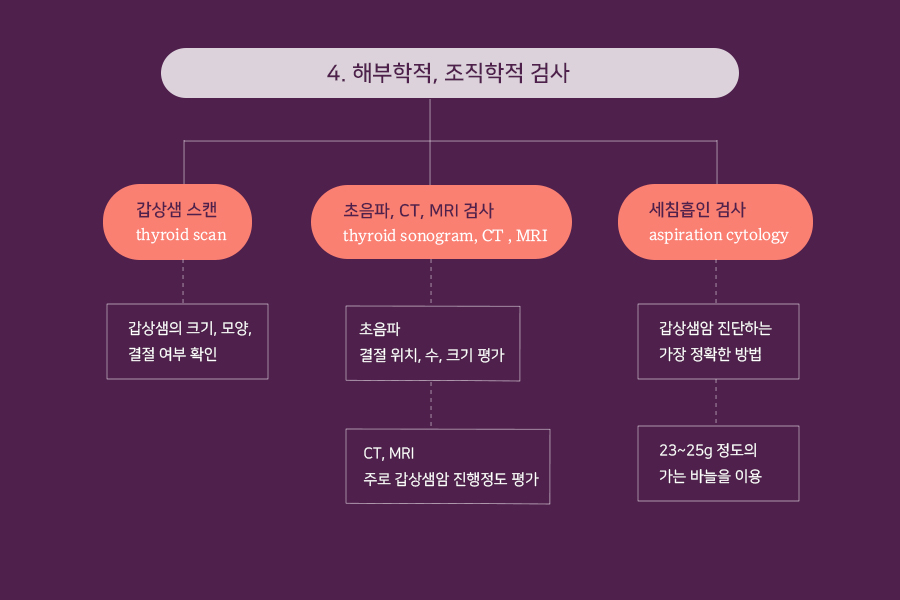

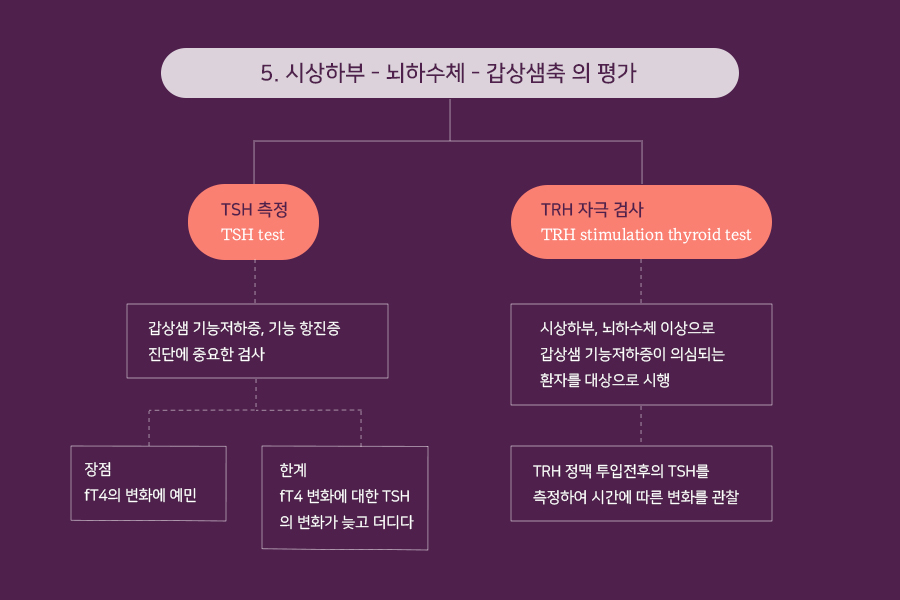

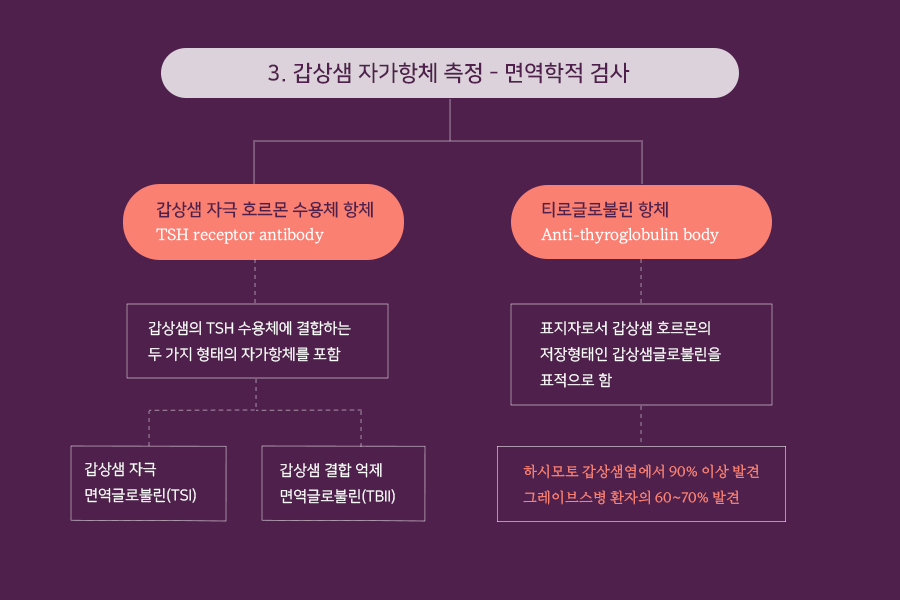

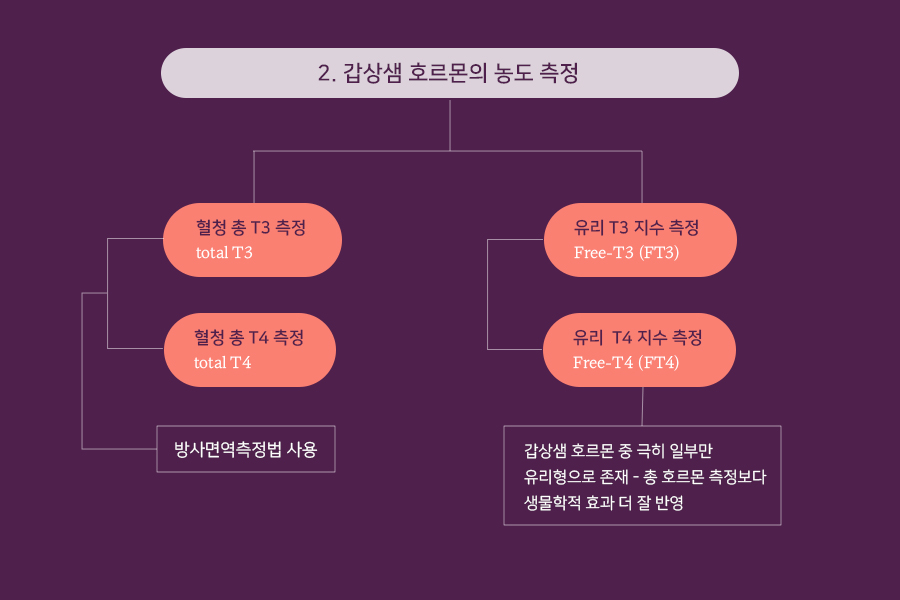

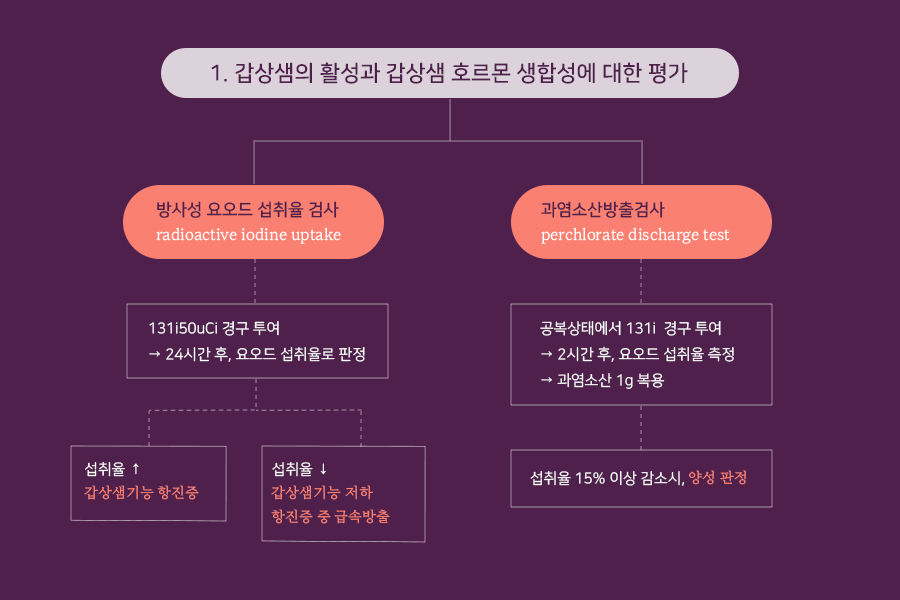

갑상샘 기능검사

갑상샘 기능검사의 종류
갑상샘 질환이 의심되는 환자의 갑상샘 기능 상태를 정확히 평가하는 목적의 검사입니다. 갑상샘 기능검사에서는 주로 4가지 방사성 핵종을 사용하는데 체내 검사에는 131i, 123i, 99mTc 그리고 체외검사에서는 125i를 이용합니다. 이 파트에서는 임상에서 활용되는 기능검사 총 6가지를 소개합니다.

갑상샘 질환

갑상샘기능항진증, 갑상샘기능저하증, 불현성

▶ 혈액검사를 통해 진단하며, 검사 이상과 증상이 동반한다.


* 갑상샘기능항진증 : 검사는 TSH 측정으로 시작하는 경우가 많으며, 갑상샘이 과활성인 경우 TSH 수치가 낮다. 반면 뇌하수체가 과활성인 경우 TSH 수치가 정상이거나 높다. 호르몬의 과다 분비로 인하여 체력소모가 심해지고 쉽게 피로를 느낀다. 왕성한 식욕으로 잘 먹지만 체중이 감소한다. 땀이 많이 나며 숨이 많이 찬다.


* 갑상샘기능저하증 : 갑상샘 호르몬(T4 또는 T3)의 농도가 정상보다 낮고, TSH가 정상보다 높게 나온다. 호르몬 부족으로 에너지 대사가 떨어져 얼굴이 붓고 추위를 잘 느끼며 피로하고 집중력이 저하되며 체중이 증가한다.


* 불현성 갑상샘기능저하증 : 갑상샘에서 분비하는 호르몬 수치는 정상이나 뇌에서 갑상샘을 자극하는 TSH의 수치가 높은 상태로 '무증상 갑상샘기능저하증'으로도 불린다. 우울과 만성피로 등의 증상이 경미하여 잘 느끼지 못한다.

열결절, 다발성 중독성 결절, 갑상샘염(급성, 아급성, 만성)

▶ 혈액검사를 통해 진단하며, 검사 이상과 갑상샘 모양이상이 동반한다.


* 열결절 : TSH가 낮으며, 갑상샘 스캔을 통해 진단한다. 열결절의 경우 악성의 가능성이 낮아 세침흡인 검사를 생랼할 수 있다.


* 다발성 중독성 결절 : 갑상샘의 종양은 거의 양성종양이지만 약 5%는 암이다. 갑상샘이 비정상적으로 커져있으며, 여러 개의 결절이 발견된다. 경우에 따라 비대해진 갑상샘이 주변 조직 및 기관을 압박하여 증상이 나타난다. 식도나 기도를 압박할 경우 음식물을 삼키기 어렵다. 혈액검사를 통해 갑상샘 호르몬과 TSH를 측정하면 갑상샘 호르몬은 높고 TSH는 낮다. 세침흡인 검사를 통한 조직검사로 암을 진단한다.


* 갑상샘염(급성, 아급성, 만성) : 갑상샘에 염증이 생겨 붓고 만지면 통증을 느낀다. 원인으로는 자가면역 반응이 있으며, 바이러스에 의한 감염 혹은 특정 약물 복용, 방사선 치료로 인해 발생할 수도 있다. 갑상샘 기능이 정상, 저하, 항진의 경우가 있으며 대체로 기능저하증이 나타난다. 진단과정에서 갑상샘 스캔과 방사성 요오드 섭취율 검사도 진행한다.

비대, 결절, 다발성 결절

▶ 초음파 검사를 통해 모양의 이상을 확인하며 기능에 문제가 있는 경우 / 문제가 없는 경우로 나뉜다.


* 비대 : 갑상샘의 크기가 비대해진 경우로 갑상샘 결절, 갑상샘염, 갑상샘중독증으로 인한 비대증이 발생할 수 있다.


* 결절 : 갑상샘 결절은 대부분 양성이며 5% 정도만 암으로 발견된다. 양성 갑상샘 결절의 경우 대체로 기능에 문제가 없으며, 주변 조직을 압박하여 생기는 문제가 없는 이상 큰 문제는 없다. 대한갑상선학회 진료 권고안에 따르면 초음파 검사상 악성일 수 있거나 0.5cm보다 큰 경우 세침흡인검사를 고려해야 한다.


* 다발성 결절 : 여러 개의 결절이 발생한 경우로 모양 이상 이외의 증상이 크게 발생하지 않는 경우가 많다. 1cm보다 큰 결절이 발견되면 혈중TSH를 측정하여 TSH가 낮게 나오면 갑상샘스캔을 통해 열결절인지 아닌지 감별한다. 열결절의 경우 악성의 가능성이 낮아 세침흡인검사가 필요하지 않다.

양성종양, 악성종양, 낭종

▶ 초음파 검사를 통해 모양의 이상을 확인한다. 대체로 모양에만 이상이 있을뿐, 기능에는 문제가 없다.


* 양성종양 : 양성종양은 크게 이상하지 않은 세포가 뭉쳐서 혹이나 물혹의 형태가 된 것이다. 주변으로 퍼지지 않지만, 불편하거나 아픈 경우 치료가 필요하다. 크기가 큰 경우에는 암의 가능성이 있으므로 조직검사를 진행한다.


* 악성종양 : 악성종양은 양성종양과 달리 몸의 다른 곳으로 퍼져서 생명을 잃을 수도 있다. 세침흡인검사를 통해 악성종양으로 진단되면, 암을 포함한 조직을 제거하는 갑상샘 절제술을 해야할 수 있다.


* 낭종 : 결절의 40% 정도는 낭종으로 대부분 치료하지 않아도 되는 물혹이다. 대체로 특별한 이유없이 발생하며 가족력, 스트레스, 피로와 연관있을 수 있다. 악성이 의심될 때는 세침흡인검사를 진행한다.
